四合一防開路模塊說明書
一、產品介紹：
防開路模塊電路采用可靠性電子元器件，它除了具有電子軟開關性質，還兼?zhèn)浔Ｗo(hù)動作快速的特性。當二次回路開路或一次繞組出現異常過流時，在二次繞組中產生的電壓高于正常運行電壓（數值取決于CT 本身參數和運行工況），此時并接的電子元器件瞬間進入導通狀態，可長時間經受5A的電流，短時耐受電流達10A，從而徹底避免了互感器二次過電壓對表計的危害。當線路恢復正常后，防開路模塊內部電子開關自行斷開，不影響其他設備正常工作。該模塊在原有單相基礎上，將三個相序模塊和一個零序模塊整合為一體化，方便使用和固定。
二、技術參數：
正常漏電流IL20V：≤1mA
輸入電阻：＞50MΩ
保護導通電壓： A B C（38V），零序（28V）
保護(啟動)后電壓：＜2V
保護導通時間：T s≤10ms
保護耐受電流：5A
耐受電流達：10A（10s）
復位方式：自動復位

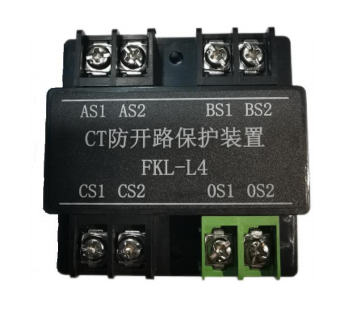

三、產品實物圖：

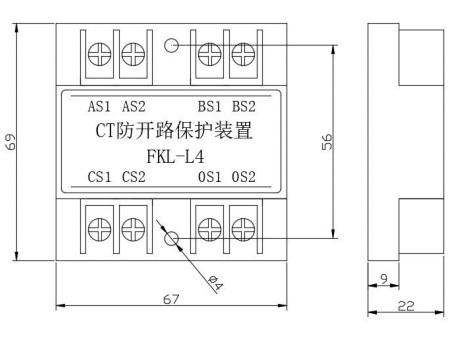

四、產品尺寸圖：
