三合一防開路FKL-L3A

一、概述：

    CT防開路保護裝置是防止二次側開路時，產生的高壓對設備的損壞，甚至于危及工作人員的安全。該產品采用了可靠性的電子器件，還兼?zhèn)浔Ｗo(hù)動作快速的特性。當二次回路開路或一次繞組出現異常過流時，在二次繞組中產生的電壓高于正常運行電壓（數值取決于 CT 本身參數和運行工況），此時并接的電子元器件瞬間進入導通狀態，可長時間經受5A的電流，短時耐受電流高達10A，從而徹底避免了互感器二次過電壓對表計的危害。當線路恢復正常后，防開路模塊內部電子開關自行斷開，不影響其他設備的正常工作。CT防開路保護裝置可以有效的防止因二次側開路而造成安全事故的發生。

二、主要用途

    CT防開路保護裝置主要用于電流互感器二次側的異常過電壓保護。該保護裝置并接在CT二次繞組兩端，正常運行時泄漏電流小，呈高阻狀態；當CT二次回路開路或一次繞組出現異常過流時，保護裝置迅速動作將CT二次側短路。故障排除后，無需手動復位，電路恢復原狀態后，互感器又可重新投入正常運行。

三、技術參數：

    1、正常漏電流IL20V： ＜ 50uA (0.05mA)

    2、保護導通電壓：峰值電壓50V(可根據客戶需求進行調節)

    3、輸入電阻：＞ 50MΩ

    4、導通（啟動）后電壓≤1V

    5、保護導通時間：≤ 10ms

    6、保護電流：≥ 5A

    7、復位方式：自動復位

    8、工作環境：-20℃~70℃

    9、環境濕度：≤95%RH

    10、耐壓：3KV

    11、安裝方式：螺絲固定孔安裝

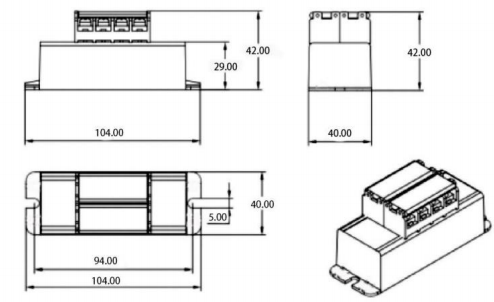

四 、 產品尺寸圖：

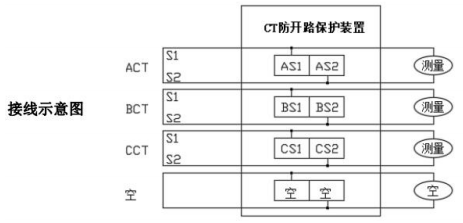

五、端子定義及接線圖：

注意：防開路模塊嚴禁串聯使用
