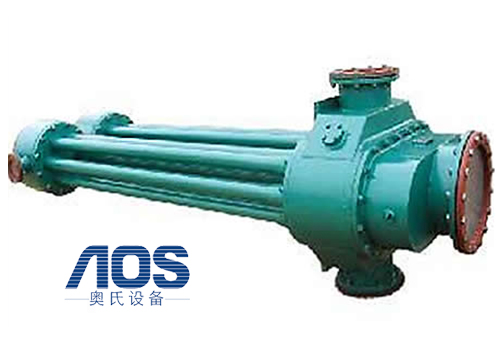

射水抽气器
一、产品用途
该产品系射水抽气器之最新型式，用于火力发电抽吸凝汽器真空和其它需要抽真空的设备之用。
适用范围：3MW～600MW机组的旧水抽改造，汽抽改水抽，或者新机组配套使用。
二、特点
本型式射水抽气器具有结构简单，安全可靠，寿命长，噪音低投资少是真空泵投资的十分之一。
对工作水质要求低，通流部件采用特殊处理，不结盐垢。
有很好的启动性，能耗少，效率高，建立真空快。
可实现余速利用，抽吸轴封加热器气体。
三、产品规格及常规配套表：
抽气器型号 | 抽气量 （吸入室压力0.004MPa） | 配套射水泵 | 适用于汽轮机组容量 | |
泵 | 电机 | |||
TDA－N3 | 7.0Kg/h | IS80-50-200A | Y160M1-2 | 3MW及以下 |
Q60m3/h H40m | 11KM | |||
TDA－N6 | 8.5Kg/h | IS100-65-200B | Y160L-2 | 6MW |
Q90m3/h H39m | 18.5KM | |||
TDA－N12 | 10.5Kg/h | IS100-65-200B | Y160L-2 | 12MW |
Q90m3/h H39m | 18.5KM | |||
TDA－N15 | 12.5Kg/h | IS125-80-200B | Y180M-2 | 15MW～25MW |
Q139m3/h H38m | 22KM | |||
TDA－N25 | 16Kg/h | IS125-80-200A | Y200L1-2 | 25MW～50MW |
Q150m3/h H44m | 30KM | |||
TD－18 | 22Kg/h | 200s-42 | Y225M-2 | 50MW（方案一） |
Q280m3/h H42m | 45KM | |||
TD－32 | 34Kg/h | 250S-39A | Y250M-4 | 50MW（方案二） |
Q420m3/h H37m | 55KM | |||
TD－40 | 40Kg/h | 250S-39 | Y280S-4 | 100MW～135MW |
486m3/h H39m | 75KM | |||
TD－60 | 60Kg/h | 250S-65A | Y315S-4 | 150MW |
Q540m3/h H50m | 110KM | |||
TD－90 | 90Kg/h | 350S-44A | Y315L1-4 | 200MW |
Q984m3/h H39m | 160KM | |||
TD－100 | 100Kg/h | 350S-44 | Y355M1-4 | 300MW（配二台） |
Q1260m3/h H44m | 220KM | |||
TD－100 | 100Kg/h | 350S-44 | Y355M1-4 | 600MW（配三台） |
Q1260m3/h H44m | 220KM | |||
四、技术说明
用户提供机组容量旧抽气器型号、技术参数，原射水泵、电机参数。
确定更换目的：是以提高真空为主，还是保持目前真空以降低耗功为主。
提供原抽气器进水管径、空气管径及标高，以便我方生产的射水抽气器参照执行，安装时方便省时，减少劳动强度。
改造前供方提供改造方案、效益分析报告一份、安装图一份，作为用户参考文件。
五、安装说明
抽气器本体出厂前已经过0.5MPa水压试验和干空气抽吸试验，安装后应确保连接法兰，真空表接头等处严密不漏。
抽气器进气管与凝汽器空气管连接长度应尽量短，以降低抽气阻力。
抽气器安装应垂直，各段在组合时应严格对中，支撑支架应稳固。
抽气器安装高度适中，减少压力损失，排水管插入水箱深度以300mm为宜。
闭式循环因水箱水温逐渐升高，需要定时补充冷却水该冷却水尽可能补到水泵进口处，充分发挥其冷却效果。
开式循环其出口管应尽量短，弯头最好不超过一只，并采用大半径弯头，其水平管段应向外倾斜，其倾斜度〉3/1000mm管道插入循环水出水管内应接有向出水方向的弯头一只，以利气水混合排出。
当每台机组仅安装一台抽气器时，空气管路不必过高，当安装两台抽气器时，为避免水箱的水径备用抽气器逆止阀返入凝汽器其空气连通管高度>13m。
